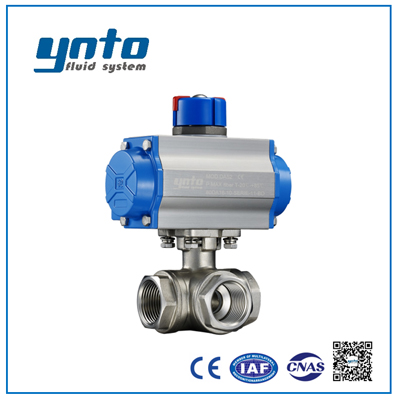

氣動三通內螺紋球閥
氣動三通內螺紋球閥
產品概述：
氣動三通球閥是閥門的一種，可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
產品特點：
1.防火結構設計
2.ISO 5211平臺設計便于安裝自動開關裝置
3.閥桿與閥體之間防靜電裝置
4.閥桿防爆出裝置設計
5、三通球閥使用壽命長，流通能力大，阻力小
6、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
工作方式：
L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
| 技術規范 | ||
| 設計依據 | GB標準 | ANSI標準 |
| 設計標準 | GB/12237 | ANSI B16.34 |
| 連接法蘭尺寸 | GB/9113、JB/T79 | ANSI B16.5 |
| 實驗和檢驗 | JB/T9092 | API 598 |
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造
| 參數技術 | |
| 公稱通徑 | DN15-100mm |
| 鏈接方式 | 螺紋 |
| 氣缸選配 | AT系列 |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 開關型、調節型、三段式（開度可調） |
| 公稱壓力 | 6、10、16bar（如需更高壓力，請注明要求。） |
| 氣源壓力 | 雙作用：4-8bar、單作用：5-8bar |
| 介質溫度 | W1：-40~180℃、W2：-40~300℃、W3/W4：-30~425℃ |
| 環境溫度 | 標準型：-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、 |
備注：其他特殊密封材質和特殊溫度可根據客戶要求設計選型
